Apakah harus melepas komponen dari rangkaian sebelum mengukur dengan multimeter?

Ya, sangat disarankan. Komponen yang masih terpasang di PCB akan diukur secara paralel dengan komponen lain di sekelilingnya, sehingga nilai yang terbaca bisa jauh berbeda dari nilai aslinya. Misalnya, resistor 10 kΩ yang terpasang paralel dengan resistor 10 kΩ lain akan terukur sebagai 5 kΩ. Lepas minimal satu kaki komponen dari papan sebelum mengukur untuk hasil yang akurat.

Bagaimana cara menguji dioda dengan mode dioda pada multimeter?

Atur multimeter ke mode dioda (simbol segitiga dengan garis vertikal, atau tanda "))" untuk buzzer). Tempelkan probe merah ke anoda dioda (kaki positif) dan probe hitam ke katoda (kaki dengan ring putih/garis). Dioda silicon yang baik akan menampilkan forward voltage 0,5–0,7 V. Jika menampilkan 0 V, dioda short. Jika menampilkan OL (∞), dioda putus. Kemudian balik posisi probe — harus menampilkan OL untuk konfirmasi dioda bekerja satu arah.

Berapa nilai forward voltage normal untuk berbagai jenis dioda?

Setiap jenis dioda punya forward voltage berbeda: dioda silicon umum (1N4001, 1N4148) = 0,5–0,7 V; dioda germanium (1N34A) = 0,2–0,3 V; LED merah = 1,8–2,2 V; LED hijau/biru = 2,8–3,5 V; dioda Schottky (1N5819) = 0,2–0,4 V; dioda zener diuji dalam kondisi reverse bias pada tegangan zener-nya. Perbedaan jenis dioda ini penting saat mengganti komponen — jangan mengganti silicon dengan germanium sembarangan.

Multimeter apa yang cocok untuk pemula yang ingin mengukur komponen elektronik?

Untuk pemula, multimeter digital auto-range dengan fitur pengukur kapasitansi sudah sangat cukup. Model yang direkomendasikan: UNI-T UT61E (auto-range, akurasi tinggi, layar backlit), Victor VC99, atau Zotek ZT102 (kompak, ada pengukur kapasitor). Fitur yang wajib ada: mode Ω (resistansi), mode dioda, mode V DC/AC. Fitur tambahan berguna: mode kapasitansi (µF), mode hFE untuk transistor, dan mode NCV (Non-Contact Voltage) untuk deteksi tegangan aman. Hindari multimeter analog untuk pengukuran komponen karena akurasinya lebih rendah.

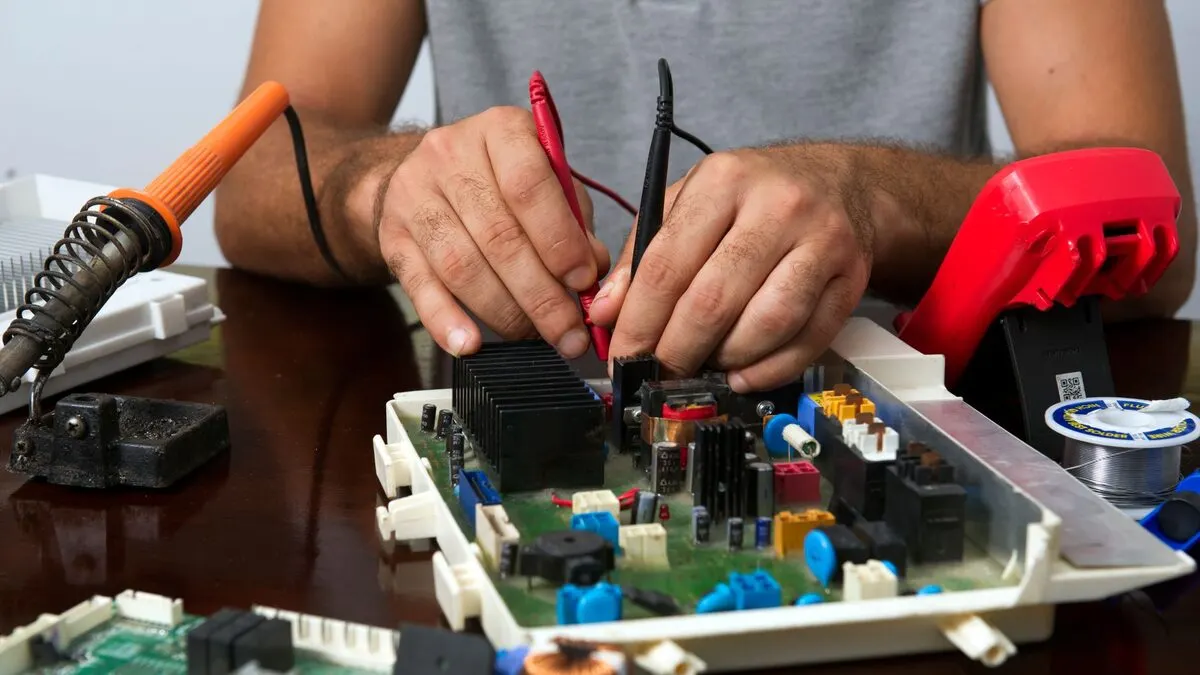

Cara Mengukur Komponen Elektronik dengan Multimeter: Panduan Lengkap

Q: Bagaimana cara mengukur kapasitor dengan multimeter digital?

Pertama, discharge kapasitor dengan menghubungkan kedua kakinya melalui resistor 10kΩ selama 5-10 detik. Putar selektor ke mode kapasitansi (simbol F atau µF). Untuk kapasitor elektrolit, tempelkan probe merah ke kaki positif (kaki panjang atau bertanda +) dan probe hitam ke kaki negatif. Masukkan ke port Cx jika tersedia. Tunggu nilai stabil — kapasitor besar bisa memerlukan beberapa detik. Nilai yang terbaca harus dalam toleransi ±10-20% dari nilai nominal.

Cara mengukur komponen elektronik dengan multimeter: atur selektor ke mode yang sesuai (Ω untuk resistor, µF untuk kapasitor, mode dioda untuk dioda/LED), tempelkan probe ke kedua kaki komponen, dan baca nilai di layar. Pastikan komponen dilepas dari rangkaian dan daya dimatikan sebelum mengukur — komponen yang masih terpasang memberi hasil tidak akurat karena dipengaruhi komponen lain yang tersambung paralel.

Mengenal Fungsi Multimeter untuk Pengujian Komponen

Sebelum mulai mengukur, kenali selektor multimeter yang relevan untuk pengujian komponen:

Simbol	Fungsi	Kegunaan
Ω	Ohm (resistansi)	Mengukur resistor, cek kontinuitas kabel
F / µF / nF	Kapasitansi	Mengukur nilai kapasitor
))) atau ▶		Mode dioda / buzzer
hFE	DC current gain	Mengukur gain transistor BJT
V DC / V AC	Tegangan	Cek power supply, baterai
A / mA	Arus	Mengukur konsumsi daya rangkaian

Multimeter digital auto-range secara otomatis memilih range pengukuran yang tepat. Jika multimeter Anda manual-range, selalu mulai dari range tertinggi lalu turunkan hingga mendapat pembacaan stabil dan akurat.

Menurut panduan teknis dari Kalibrasi.com, akurasi pengukuran sangat dipengaruhi oleh kualitas probe dan kondisi baterai multimeter. Selalu ganti baterai saat indikator low battery muncul — baterai lemah bisa membuat pembacaan tegangan dan resistansi menjadi tidak konsisten.

Cara Mengukur Resistor dengan Multimeter

Persiapan Sebelum Mengukur

Lepas resistor dari rangkaian — jika masih terpasang, resistansi paralel dari komponen lain akan mempengaruhi hasil baca secara signifikan.
Pastikan tidak ada tegangan aktif di area kerja (matikan power supply atau cabut baterai).
Periksa kondisi probe — kabel probe yang putus di dalam insulator sering menjadi penyebab hasil tidak konsisten.

Langkah Pengukuran Resistor

Langkah 1 — Set mode: Putar selektor ke simbol Ω. Pilih range yang sesuai atau gunakan auto-range.

Langkah 2 — Short test: Tempelkan kedua probe saling bersentuhan. Multimeter harus menunjukkan 0 Ω atau sangat mendekati nol. Catat nilai ini sebagai "offset" — jika ada offset, kurangi dari hasil pengukuran.

Langkah 3 — Ukur: Tempelkan probe merah ke satu kaki resistor, probe hitam ke kaki lainnya. Resistor tidak memiliki polaritas, jadi boleh dibolak-balik.

Langkah 4 — Baca dan bandingkan: Catat nilai di layar, lalu bandingkan dengan nilai nominal yang tertera di kode warna atau kode SMD.

Toleransi Normal dan Kondisi Rusak

Toleransi	Penyimpangan wajar
Emas (±5%)	Nilai ± 5% dari nominal
Perak (±10%)	Nilai ± 10% dari nominal
Coklat (±1%)	Nilai ± 1% dari nominal

Resistor dianggap rusak jika: menunjukkan nilai ∞ (open/putus), menunjukkan 0 Ω (short), atau menyimpang lebih dari batas toleransinya.

Cara Mengukur Kapasitor dengan Multimeter

Tidak semua multimeter bisa mengukur kapasitansi. Model yang mendukung biasanya punya simbol F, µF, atau nF pada selektor dan port khusus bertanda Cx atau CAP.

Langkah Pengukuran Kapasitor

Langkah 1 — Discharge kapasitor: Hubungkan kaki kapasitor melalui resistor 10 kΩ selama beberapa detik sebelum mengukur. Kapasitor yang belum di-discharge bisa merusak multimeter atau memberikan pembacaan awal yang salah.

Langkah 2 — Lepas dari rangkaian: Komponen yang masih tersambung ke PCB akan terpengaruh oleh komponen paralel.

Langkah 3 — Set mode: Putar selektor ke mode kapasitansi (µF atau F). Pilih range yang sesuai — untuk kapasitor 100 µF, gunakan range 200 µF.

Langkah 4 — Sambungkan probe: Untuk kapasitor elektrolit (berpolaritas), tempelkan probe merah ke kaki positif (kaki panjang atau bertanda +) dan probe hitam ke kaki negatif. Untuk kapasitor keramik, boleh terbalik.

Langkah 5 — Baca hasil: Tunggu nilai stabil (kapasitor besar bisa memerlukan beberapa detik). Nilai yang terbaca harus dalam rentang toleransi.

Kondisi Kapasitor dari Hasil Pengukuran

Hasil	Kondisi
Nilai sesuai ±10-20%	Kapasitor baik
Nilai 0 atau sangat rendah	Kapasitor bocor atau rusak
OL (∞)	Open circuit — kapasitor putus
0 Ω di mode Ω	Short-circuit

Referensi lengkap pengujian kapasitor dan komponen lainnya tersedia di panduan Scribd ini yang mencakup lebih dari 20 jenis komponen elektronik.

Cara Menguji Dioda dan LED dengan Multimeter

Dioda dan LED adalah komponen satu arah — hanya menghantarkan arus ke satu arah. Pengujiannya menggunakan mode dioda (simbol: ▶| atau "))"). Mode ini mengalirkan arus kecil yang cukup untuk mengaktifkan junction dioda dan membuat LED menyala redup.

Menguji Dioda Silicon

Langkah 1 — Set mode dioda: Putar ke simbol mode dioda.

Langkah 2 — Sambungkan probe:

Probe merah (+) ke anoda (kaki positif dioda)
Probe hitam (−) ke katoda (kaki dengan ring/garis putih)

Langkah 3 — Baca forward voltage:

Tipe Dioda	Forward Voltage Normal
Silicon (1N4001, 1N4148)	0,5 – 0,7 V
Germanium (1N34A)	0,2 – 0,3 V
Schottky (1N5819)	0,2 – 0,4 V
Dioda Zener	Bervariasi per spesifikasi

Nilai 0 V → dioda short-circuit (rusak). Nilai OL → dioda open/putus.

Langkah 4 — Test reverse bias: Balik posisi probe. Harus tampil OL — tidak ada arus yang lewat. Jika ada nilai kecil, dioda bocor (leaky) dan perlu diganti.

Menguji LED dengan Mode Dioda

Mode dioda mengalirkan arus kecil yang cukup untuk menyalakan LED secara samar:

Probe merah ke anoda LED (kaki panjang), probe hitam ke katoda (kaki pendek)
LED baik: menyala redup + menampilkan tegangan 1,8–3,5 V (tergantung warna LED)
LED mati: tampilkan 0 V (short) atau OL (putus)

Detail pengujian LED secara lengkap, termasuk cara mengukur arus dan tegangan kerja LED, tersedia di artikel Kalibrasi.com tentang mengukur LED.

Cara Mengukur Transistor dengan Multimeter

Transistor BJT (Bipolar Junction Transistor) memiliki 3 kaki: Base (B), Collector (C), dan Emitter (E). Ada dua cara pengujian menggunakan multimeter.

Metode 1: Mode Dioda (Universal)

Transistor NPN berperilaku seperti dua dioda yang saling membelakangi dari Base:

Sambungan	Hasil Normal (NPN)
Probe merah ke B, hitam ke C	0,5 – 0,7 V
Probe merah ke B, hitam ke E	0,5 – 0,7 V
Probe merah ke C, hitam ke E	OL
Semua reverse bias	OL

Untuk transistor PNP, prosedurnya kebalikan — probe hitam ke Base.

Jika ada sambungan yang menampilkan 0 V (short) atau semua sambungan OL, transistor kemungkinan besar rusak.

Metode 2: Port hFE (Gain Transistor)

Banyak multimeter digital memiliki slot "EBC" atau "hFE" — masukkan kaki transistor ke slot yang sesuai berdasarkan label E, B, C, pilih NPN atau PNP di selektor, lalu baca nilai gain (hFE).

Transistor umum dan range hFE normalnya:

BC547 / 2N2222 (NPN): hFE 100–500
BC557 / 2N2907 (PNP): hFE 100–300
TIP31 (NPN power): hFE 10–50

Tips Keamanan dan Ketelitian Pengukuran

Praktik terbaik yang wajib diikuti agar pengukuran aman dan akurat:

Matikan sumber tegangan sebelum menyentuh probe dalam mode Ω atau F — mode ini tidak dirancang untuk komponen bertegangan aktif.
Discharge kapasitor sebelum mengukur — bahkan kapasitor kecil bisa menyebabkan percikan yang merusak internal multimeter.
Mulai dari range tertinggi untuk nilai yang tidak diketahui, lalu turunkan ke range yang lebih tepat.
Periksa kondisi probe secara rutin — probe berinsulasi retak atau kabel putus di dalam memberikan pembacaan tidak konsisten bahkan berbahaya.
Ukur di luar rangkaian — komponen yang masih terpasang di PCB akan terpengaruh oleh komponen lain yang tersambung secara paralel.
Verifikasi dengan datasheet — setelah mendapat nilai, bandingkan dengan datasheet komponen untuk memastikan komponen masih dalam spesifikasi kerja.
